在桥梁结构修复与加固领域，体外预应力技术以其高效、灵活、可控性强的优势，成为延长桥梁服役寿命、提升承载能力的重要手段。如何确保体外预应力加固施工的科学性与规范性，直接关系到加固效果与桥梁安全。本文将系统梳理体外预应力加固的施工工艺流程，带你深入了解每一个关键步骤的施工技术要点与注意事项。

施工准备

PREPARATION

01

拆除墩帽挡块

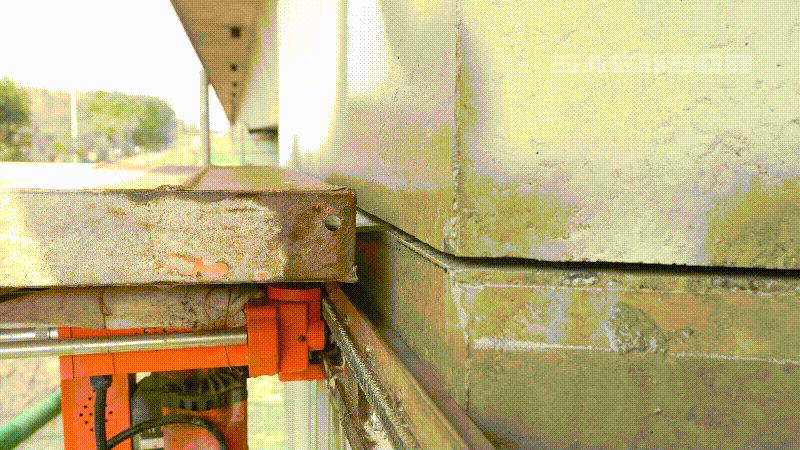

根据设计要求，拆除连续墩处与张拉齿块位置冲突的内、外边梁原墩帽挡块。

放样

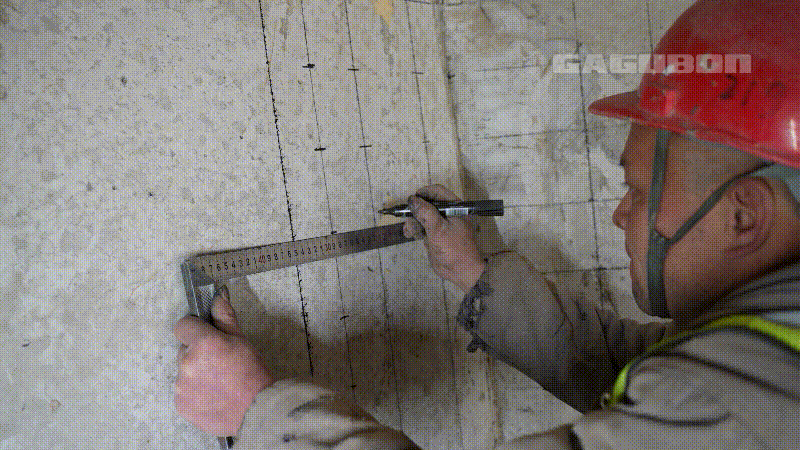

用钢筋探测仪确定原钢筋位置，按照图纸要求的位置及尺寸，对新增构件的钻孔位置进行放样，如与原结构钢筋或钢束冲突，可适当调整孔位。

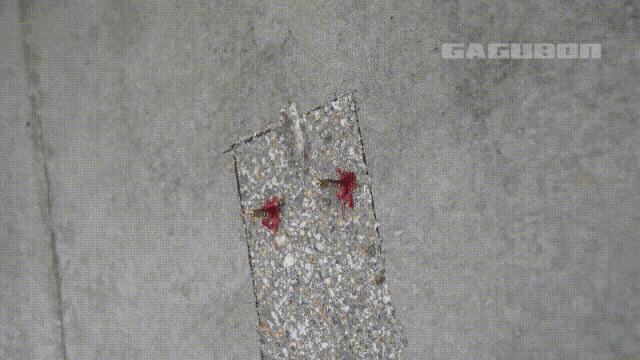

混凝土凿毛

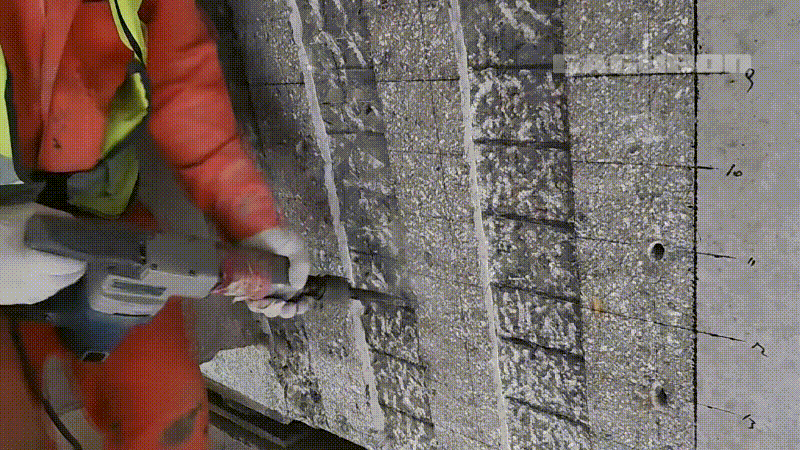

凿毛接触面混凝土，深度3mm，露出混凝土骨料新面，按设计要求凿出剪力槽，深度30mm。清理凿毛后的混凝土表面浮尘。

植筋

REBAR IMPLANT

02

钻孔

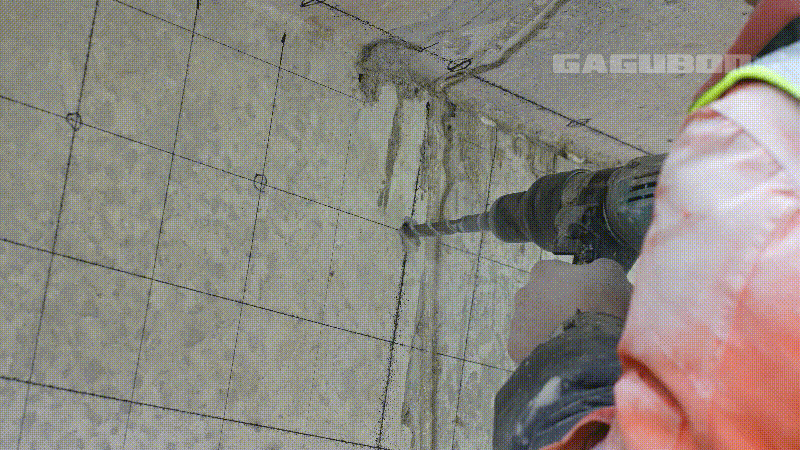

根据图纸在新增齿块的位置，用冲击钻钻孔。注意孔壁必须保持完整，无裂缝、蜂窝等缺陷。

清孔

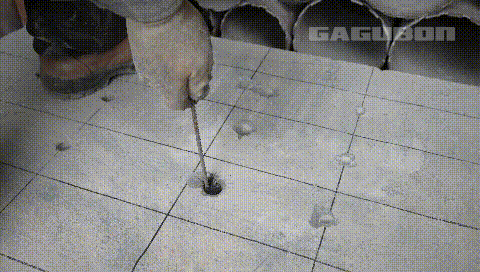

用洁净无油的压缩空气清除孔内浮尘，然后用毛刷进行清孔，注意必须由孔底向孔口清理。

钢筋除锈

钢筋锚固长度范围的铁锈、油污应清除干净，新钢筋的青色氧化外皮也应除去。

注胶

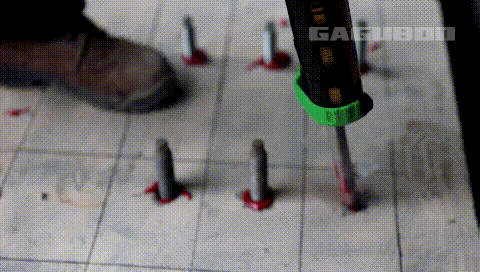

将植筋胶装入专用的胶枪中，排出静态混合器前端的少量空气，从孔底开始注胶，植筋胶的填充量一般为孔深的 2/3，并保证钢筋插入后有少许胶料溢出。

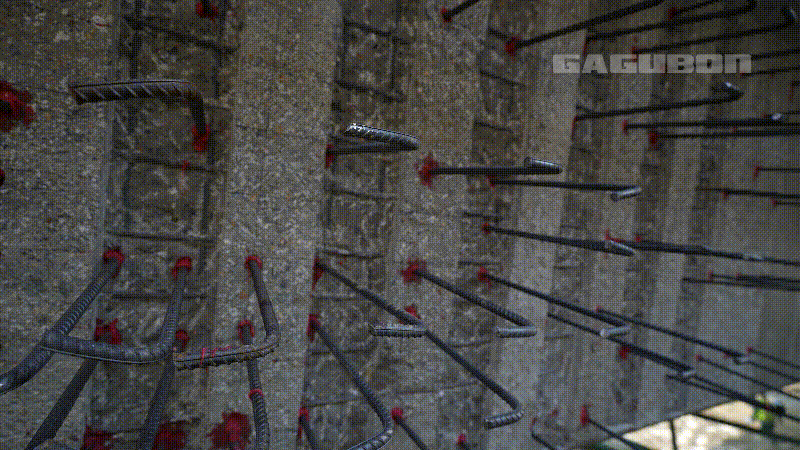

植筋

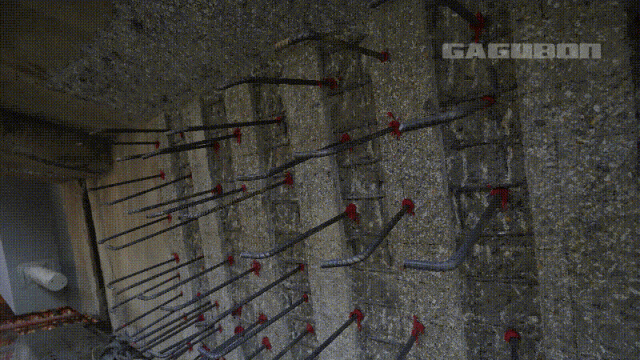

注胶后立即单向旋转插入钢筋，直至达到设计的锚固深度，并校正钢筋的位置和垂直度，保证植入钢筋与孔壁的间隙基本均匀。

注意事项

为避免大面积钻孔对梁体造成不利影响，应分区域、分批次进行钻孔植筋。

新增锚固齿块

ANCHOR TOOTH BLOCK

03

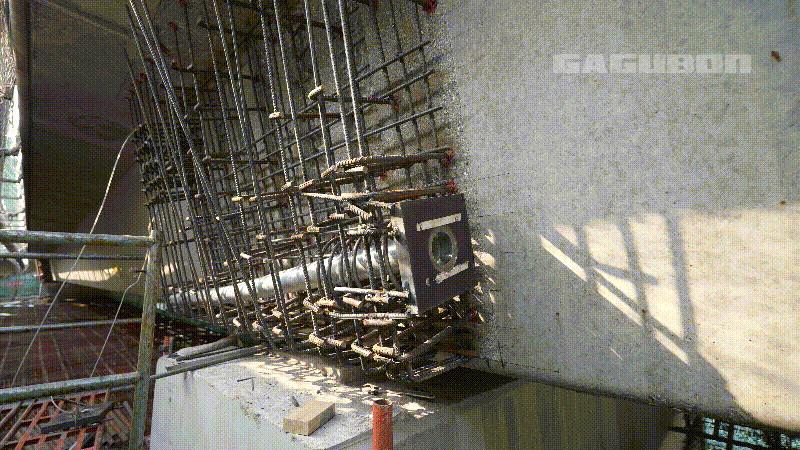

制作钢筋骨架

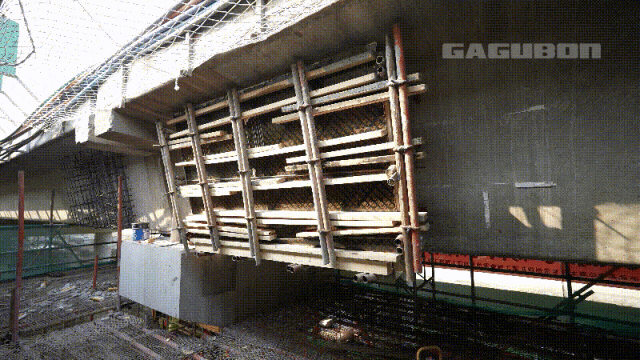

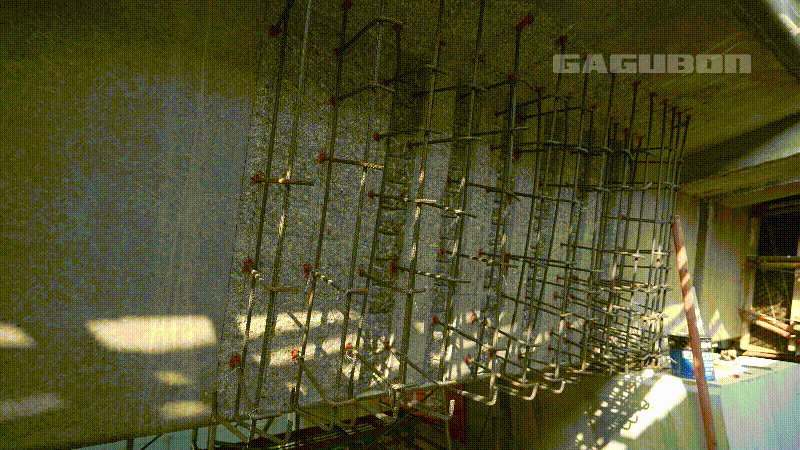

植筋胶固化完成后进行焊接、绑扎钢筋骨架，布设预应力管道，并根据齿块的形状支设模板。

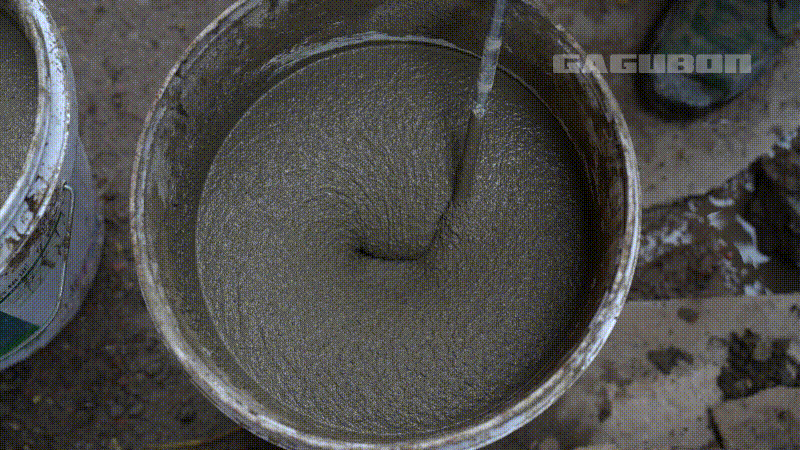

灌浆料配制

灌浆料宜采用机械拌合，灌浆料搅拌时严格按照灌浆料厂家提供的水灰比配制。

搅拌时宜先加入2/3的水拌合2-3min，然后再加入剩余水量拌合直至均匀、无浮浆即可使用。

浇筑灌浆料

浇筑水泥基灌浆料，并加强养护。为保证浇筑密实，出浆管口位置应高于箱梁顶板。

转向块、减震器施工

STEEL COMPONENT

04

钢构件加工

按照图纸要求，对钢结构锚固体系的各板材进行加工，并焊接成型。

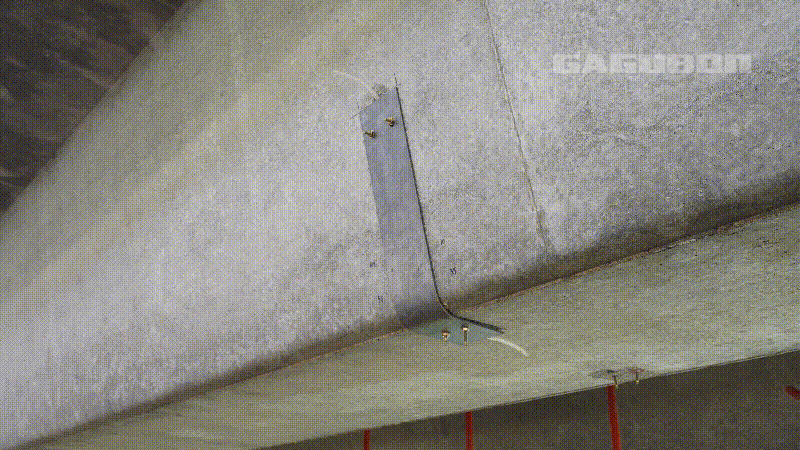

钢构件安装

根据图纸在转向块和减震器的位置，用冲击钻钻孔；

种植定型化学锚栓，并拧下螺帽和抗剪套筒；

钢构件就位，安装抗剪套筒和螺帽，此时预紧但不拧紧螺帽；

锚固钢构件底板与混凝土间采用压力灌注环氧树脂胶黏剂；

待胶体固化完成后，拧紧螺帽。

体外预应力施工

EXTERNAL PRESTRESSING

05

锚固齿块的灌浆料固化强度到达设计强度的90%后，方可部署张拉设备，进行预应力钢束张拉。

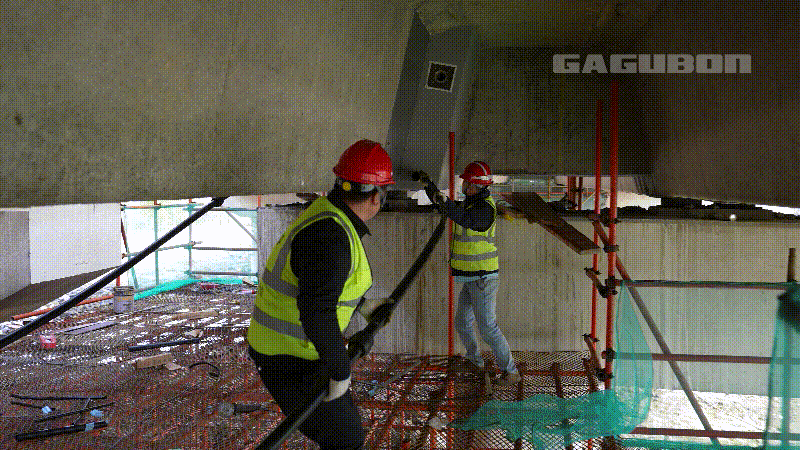

体外索穿束

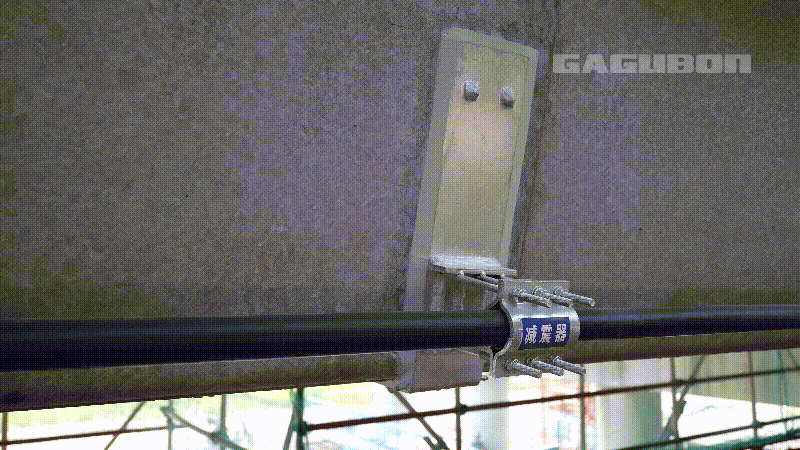

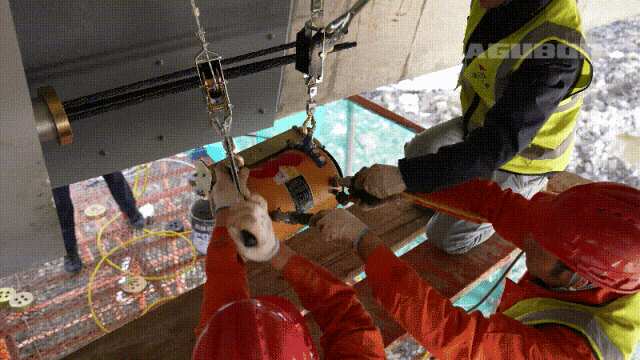

进行体外索穿束时，应在钢索的每个转点处设置限位装置，并在可能刮擦的位置用土工布做好防护措施，以免穿索时刮伤体外索的PE保护层。

预应力张拉

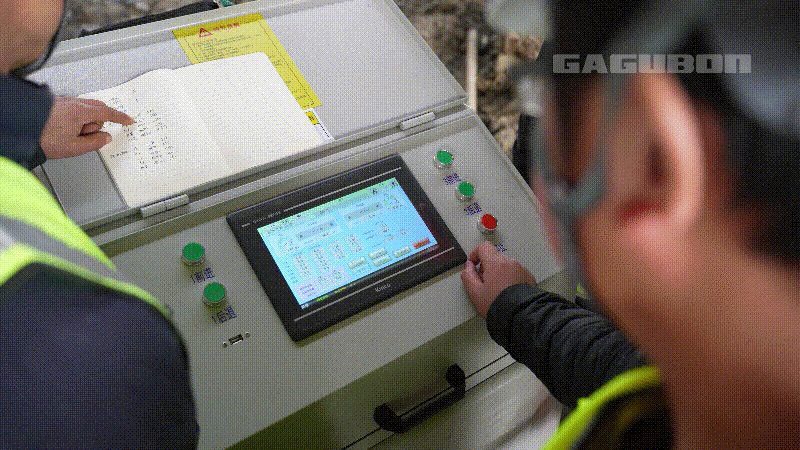

使用张拉控制系统逐级、对称张拉至设计吨位，张拉结束后持荷5min后锚固。

张拉以张拉力控制为主，伸长量校准为辅进行控制。伸长量理论与实际偏差值应控制在±6%之内。

张拉过程中实时监测张拉数据，与设计预计值对照，并在退顶前进行校验，确保实际张拉值与智能设备显示的伸长值相符，如有偏差，应按照设计要求进行补偿张拉。

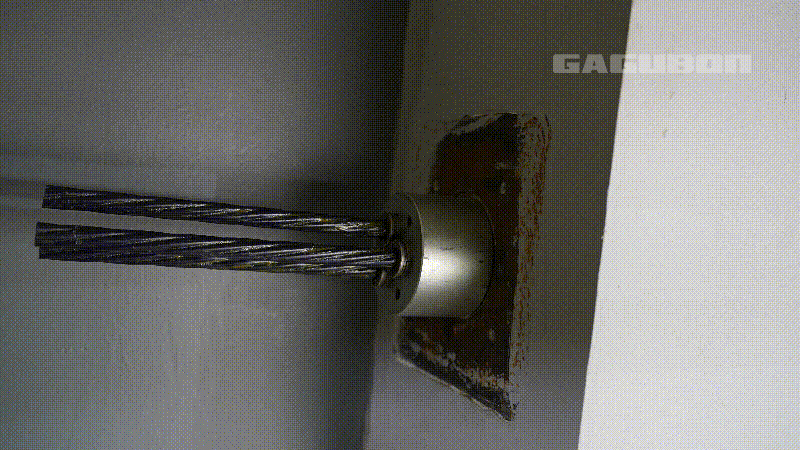

张拉工作完成后，切除多余的钢绞线，安装减震器的橡胶减震圈及索箍体。

注意事项

预应力张拉施工应在有经验技术人员指导下，由固定班组进行操作，每次张拉都要有完整记录，且应在监理在场的情况下进行。

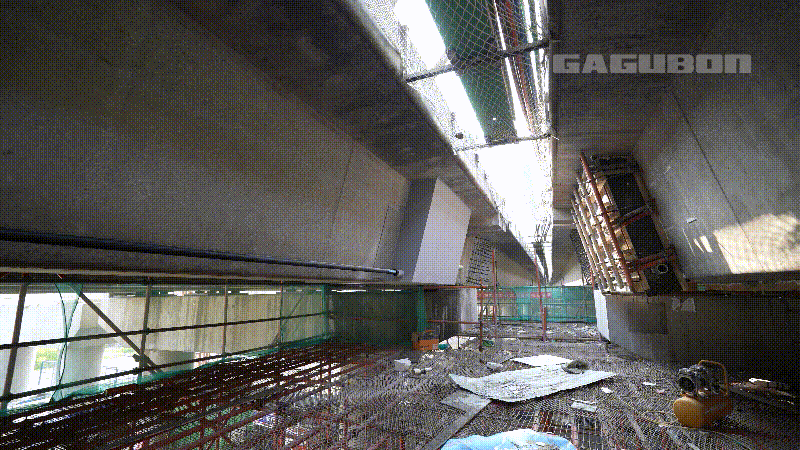

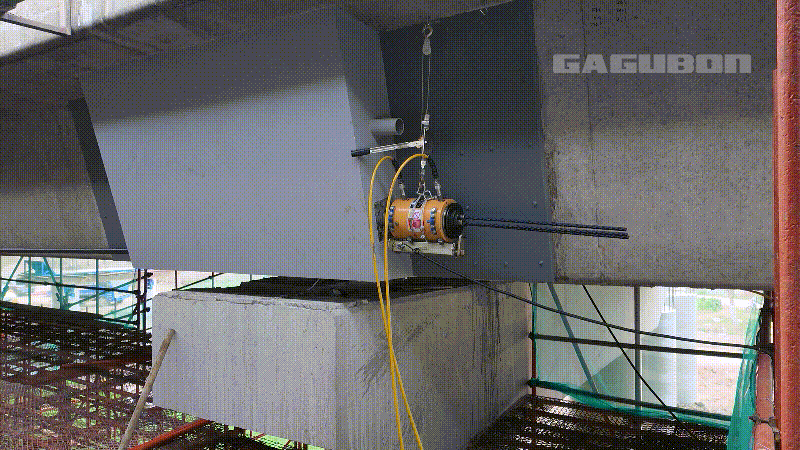

桥梁体外预应力加固施工现场

张拉施工时应关注新老混凝土结合面、新增构件局部裂缝、变形等情况，如有异常应立即停止张拉并查明原因。

构件防护

SURFACE PROTECTION

06

在预埋管内灌注发泡防腐材料，锚头涂抹防腐油脂，并安装保护罩，保护罩长度为L=张拉端伸长量±30cm，且＞80cm，以便后期维护。

在未来，我们将继续致力于建筑结构加固与维护的创新研究，不断提升材料品质。每一个工程项目都是对我们承诺的延续，也是对行业标准的践行。我们深信，通过努力和创新，结构加固将迎来更加可靠和持久的明天。
